IC解密单片机硬件外接信号输入

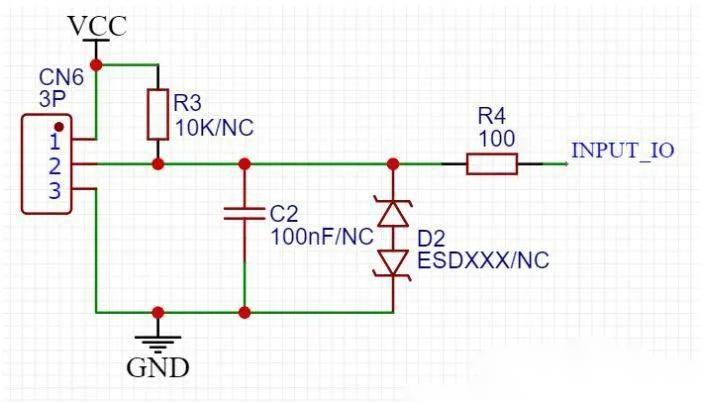

IC解密R3上拉电阻：将不确定的信号通过一个电阻钳位在高电平，维持在不被触发的状态或是触发后回到原状态。(假如外接的连接线比较长，芯片内部上拉才能比较弱，则建议加上。平时通信距离不长，有内部上拉则能够省略)
C2电容：IC解密防止高频信号干扰。(注意，假如输写频次信号比较大,C2容值要对应减少，或者直接省略C2)
R4限流电阻：珍爱IO口，IC解密防止过流过高电压烧坏IO口，对静电或者一些高压脉冲有吸收作用。(个人建议加上)
D2 ESD二极管：静电珍爱二极管，防止静电干扰或者损坏IO口。
