IC解密TI公司生产的TLC2543是采用SPI总线接口的12位A-D转换器，可以转换11个模拟输入量，分辨率高、转换速度快，使用方便，应用较广。下面简要介绍TLC2543的引脚功能、时序和操作命令。

1.TLC2543的引脚功能

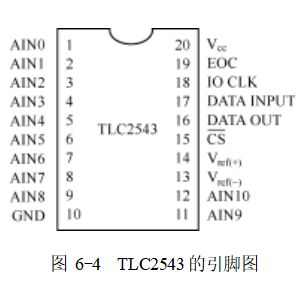

图6-4为TLC2543的引脚图，其中各引脚功能如下：

1)AIN0~AIN10是11个模拟量输入引脚。

2)GND是接地引脚。

3)Vref(+)和Vref(-)分别是正、负参考电压的输入端。Vref(+)接Vcc上;Vref(-)通常接地。模拟量输入的最大值由Vref(+)和Vref(-)的差决定。

4)CS是片选信号输入端。在CS的下降沿，

IC解密TLC2543复位内部计数器和控制器，使能DATA OUT、DATA INPUT和IO CLK引脚;在CS的上升沿，禁止上述引脚功能。

5)DATA OUT是A-D转换结果的三态串行输出引脚。CS为高电平时，该引脚为高阻态;CS下降沿时，DATA OUT引脚输出上一次转换结果的第一位，在之后的IO CLK下降沿，DATA OUT引脚按次序输出转换结果的剩余位。

6)DATA INPUT是串行数据输入引脚，输入TLC2543的8位初始化命令。初始化命令的前4位为串行地址，用于选择被转换的模拟量输入(或测试电压)。经过前4个IO CLK上升沿后，4位串行地址按先高位后低位的顺序移入数据寄存器。之后按顺序移入命令字的剩余位。

7)IO CLK是输入/输出时钟信号。该引脚的时钟信号与TLC2543的工作时序有关：①在IO CLK的前8个上升沿，输入的8位初始化命令移入输入数据寄存器。在IO CLK的第4个上升沿，已移入的4位输入通道选择地址有效;②在IO CLK的第4个下

降沿与最后1个下降沿之间，被选中的模拟量输入电压持续给电容充电;③将上一次转换结果的剩余11位移出至DATA OUT引脚(最开始的一位已经在CS下降沿时移出)，数据引脚的状态在IO CLK的下降沿发生变化;④在最后一个IO CLK的下降沿，将转换控制移交给TLC2543的内部状态控制器。

8)EOC是转换结束信号。EOC在IO CLK的最后一个下降沿由高电平变成低电平，并且一直保持低电平，直到转换结束且TLC2543已准备好输出转换结果为止。

9)Vcc是正电压输入引脚，接+5V。
