IC解密单片机电路板的抗干扰策略
之前另一个客户，来自制造业的一个大型公司，需要对车间机床的刀头的微小偏移量进行检测报警，这个偏移量是10微米级。这么高精度微距测量其实也没有什么问题，其实我所担忧的是，车间里面有很多电机、高低压电气柜等产生强干扰的设备，如电磁干扰、振动等因素，假如是用单片机做的控制器在抗干扰能力上将是一个很大的问题，为了解决这一个问题，咨询厂家、查阅资料，得出了一点点的增强抗干扰能力的措施。
屏蔽
IC解密一般可以选择将电路板安装在金属盒子里面，如可能，再用导线一头接在盒子，另一头接地，由于金属盒子的屏蔽作用，这会在一定程度上减少电磁干扰的影响。
电源滤波
对一个单片机电路板来说，IC解密电源质量是电路板可靠性的很关键的一个因素，所以，一般对电源多做两级稳压滤波是一个增强电路板抗干扰能力的有效方法。举个例子，假如要将12VDC的输入的开关电源转换为单片机需要的5VDC，可以用7809将输入的12VDC电源稳压并滤波至9VDC，再用7805将输入的9VDC电源稳压并滤波至5VDC,再将单片机的VCC和GND引脚之间并联匹配的滤波电容，一般这样就可以增强单片机电源的质量，增强电路板的抗干扰能力。

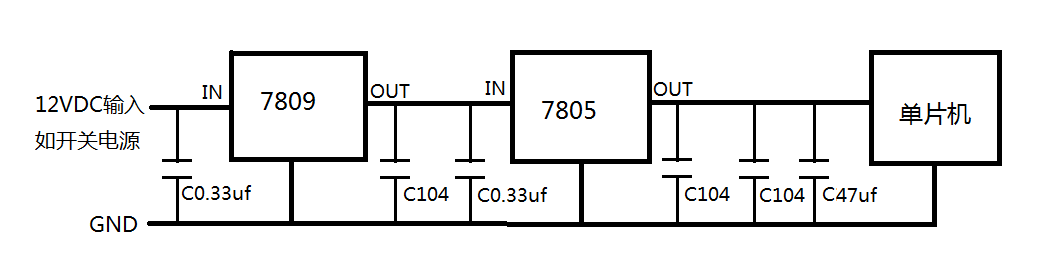

图 1 单片机电路板电源降压滤波参考电路
引脚加电容
在单片机的输入输出引脚与地线之间增加33-100pf的电容，在一定范围之内可以防止单片机的引脚被电磁场异常干扰。假如是高速的输出输入，可以使用小于33pf的电容。
使用看门狗
单片机在受到干扰时，内部运行的程序容易跑飞，可能会进入不可预知的死循环，此时可以使用看门狗功能进行复位使程序恢复正常。但是，看门狗不是所有设计中都适用，在需要状态保持记忆、顺序操作的应用中则需要慎用或者不能使用看门狗功能。


●PLC系统抗干扰

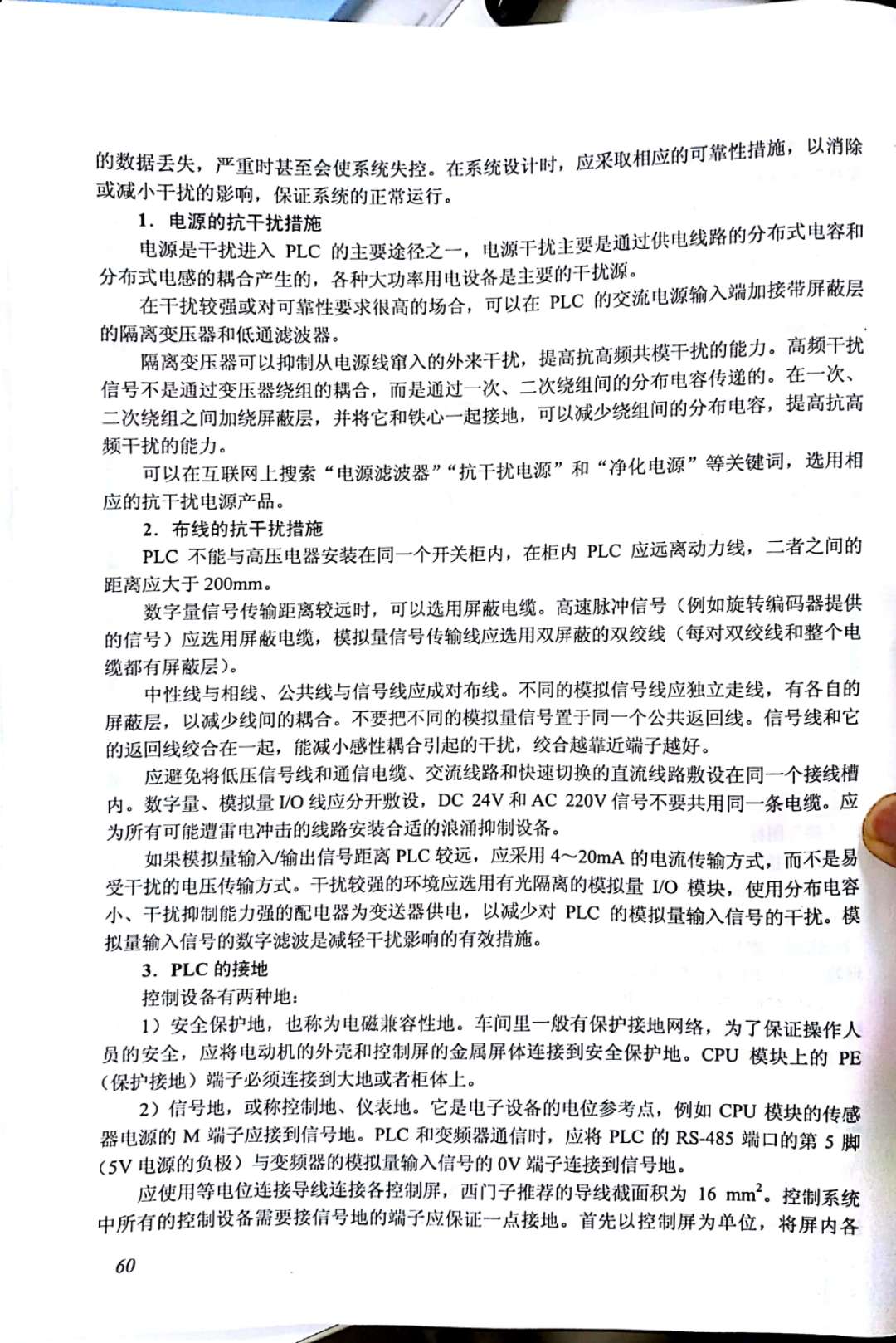

PLC本身就具备一定的抗干扰能力，但是假如在设计或者工程中再在抗干扰方面有考虑将会使系统变得更加可靠。以下介绍的PLC系统抗干扰策略来自于一本参考书籍，本处分享出来希望有帮助。

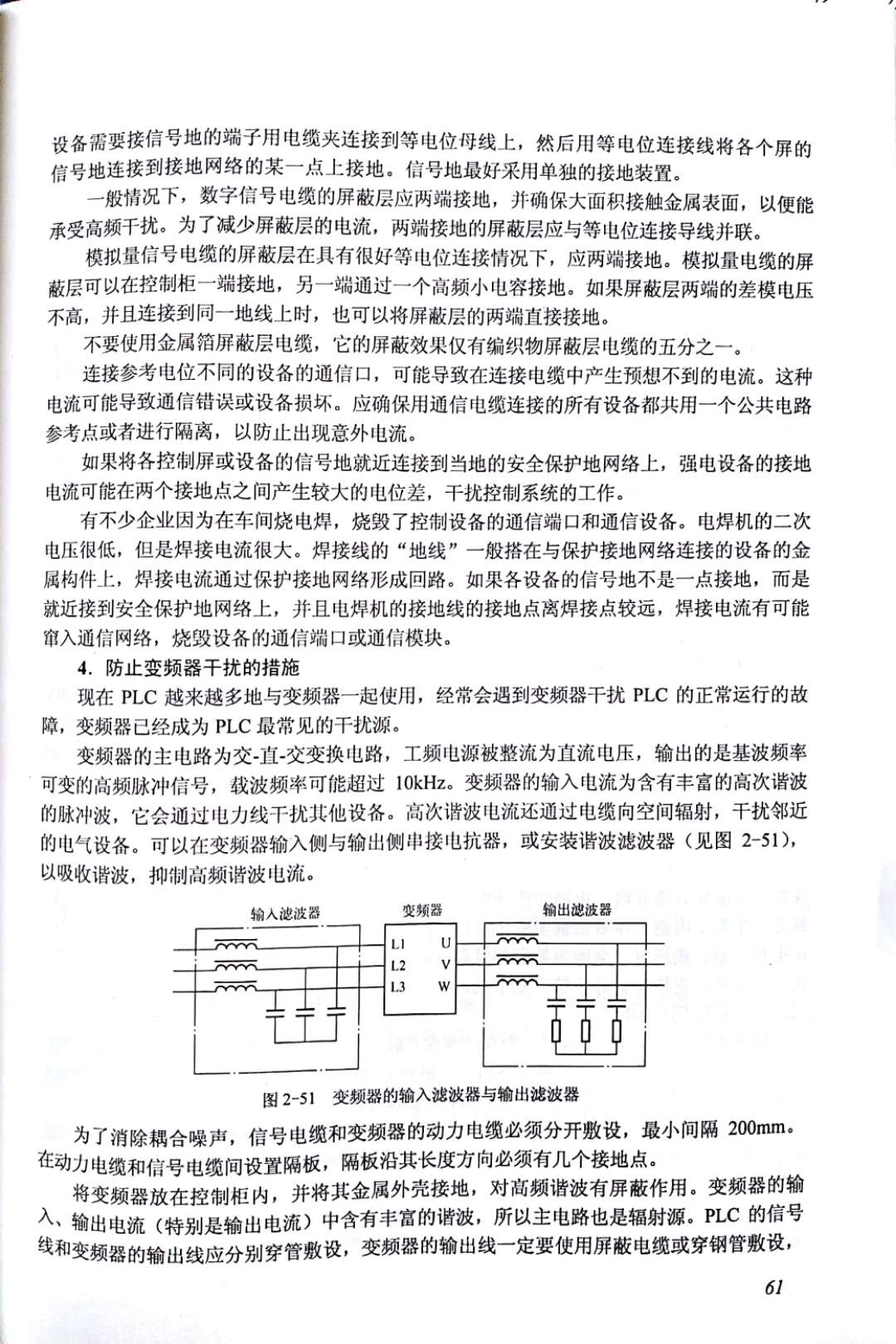

图 2

图 3
