- 单片机解密实验目的
学习在微机接口系统中扩展简单I/O设备的基本方法。
- 单片机解密实验步骤
PC计算机一台，Dais-86PRO+或Dais-PRO163C实验系统一套。
单片机解密实验内容及步骤
接口电路如图1所示。本实验用74LS244作为缓冲输入接口、74LS273作为锁存输出接口扩展构成8位I/O接口。编写程序，读取74LS244缓冲输入接口所连接的K7~K0开关数据，写入到74LS273锁存输出接口，控制L7~L0八个发光二极管的亮灭。

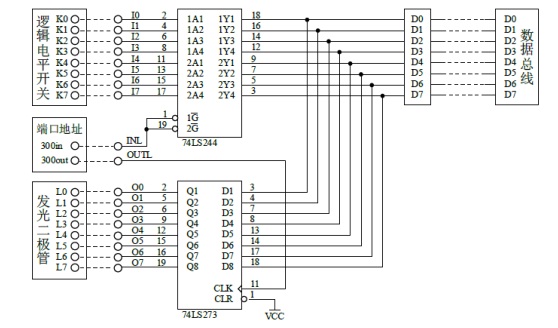

图1 I/O扩展实验电路图
实验步骤：
1) 按图1连接实验电路；
2) 编写实验程序，经编译、链接无语法错误后装载到实验系统；
3) 全速运行程序，拨动开关K7~K0，观察发光二极管L7~L0状态。
单片机解密实验程序与DEBUG指令
code segment
assume cs:code
start:mov dx,300H
IN al,dx
OUT dx,al
JMP start
MOV ah,4ch
INT 21h
code ends
end start
