芯片解密作品功能

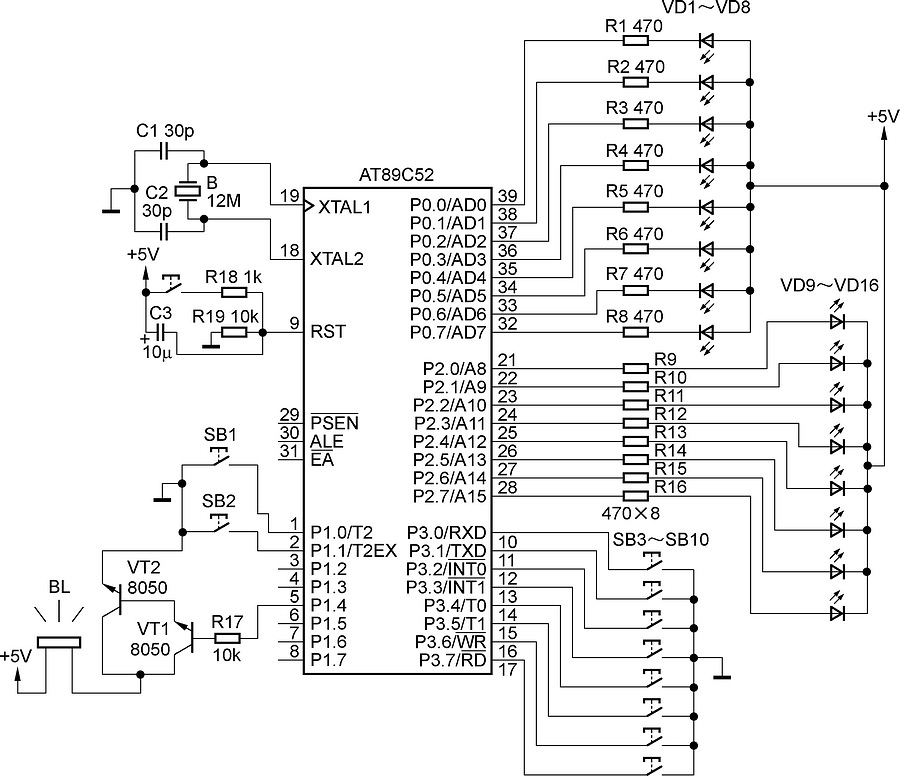

    芯片解密8个按键（SB3～SB10）能发出8个基本音符，而且上面的LED还会伴随着按键点亮，让你同时享受声音跟视觉上的效果，在自己不弹奏的时候还可以播放内置的音乐，内置了一首《生日快乐》，就算你连音乐也不想听，还可以单独拿LED灯来耍耍花样，按右上角的按键就可以转换流动花式，达到两用的效果，用两块板子制作，上面的板子如同一个“屏幕”显示灯光，相信会给你带来全新的制作。电路见附图。




     废话不多说，接下来就是制作时间：

准备器件： STC89C52RC单片机1块
          470Ω电阻16只
          1kΩ电阻1只
          10kΩ电阻2只
          黄色LED灯16只（可根据个人喜好选择不同颜色）
          小型微动按键8个
          较大的微动按键2个
          8050三极管2个（NPN型）
          扬声器1个
          30pF电容2个
          12MHz晶体1个
          10μF电解电容1个
          5cm×7cm的洞洞板1块
          9cm×16cm的洞洞板1块
