8051单片机扩展ADC0809的两种典型方法如图5-53所示，其差别是确定ADC转换通道的方式不同。

IC解密(1)单片机地址总线低8位确定转换通道

在图5-53a中，单片机ALE引脚信号进行二分频后，作为ADC0809的CLK时钟信号。单片机P0口经过锁存器74HC373后的地址总线低8位的A2、A1和A0分别与ADC0809的地址线C、B和A相连，用于确定被转换的通道编号。

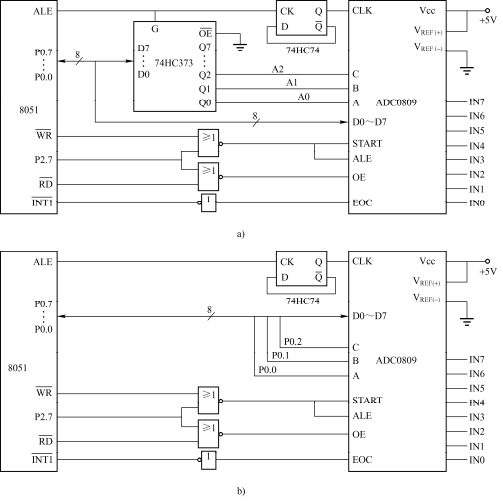

图5-53 8051单片机扩展ADC0809的电路原理图

a)单片机地址总线低8位确定转换通道b)单片机数据总线确定转换通道

IC解密启动ADC0809转换的指令是“MOVX@DPTR,A”或“MOVX@Ri,A”。例如，对于图5-53a，启动通道6转换的指令可以是：

其中，MOVX指令执行时，地址7FFEH的低8位(A7~A0)和高8位(A15~A8)分别出现在地址总线P0和P2上。由MOVX指令写总线时序(如图5-13所示)可知，单片机ALE的下降沿信号将驱动74HC373锁存P0传送的低8位地址(A7~A0，

其值为0FEH=11111110B)，其中A2、A1和A0分别与ADC0809的C、B和A引脚连接，确定了被选中的通道编号是110B=6。另外，由于P2.7为低电平，单片机的WR被或非门取反，使得START和ALE引脚产生如图5-54所示的波形，从而启动ADC0809

转换。

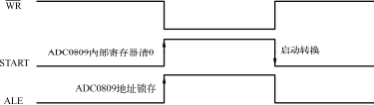

图5-54 8051单片机启动ADC0809转换的引脚波形图

特别需要指出的是：

1)对于图5-53a所示的扩展连接方式向，在ADC0809的启动指令“MOVX@DPTR,A”中，累加器A的值对A-D转换本身没有任何影响，其值可以是任意的。

2)指令“MOVX@DPTR,A”中，与ADC0809通道选择无关的地址位可以是任意值，但推荐将其设置为1，如图5-53a中的单片引脚P2.6~P2.0和P0.7~P0.3。

转换结束后，读取转换结果的指令是“MOVX A,@DPTR”或“MOVX A,@Ri”。例如，对于图5-53a，读取通道6转换结果的指令可以是

IC解密由“MOVX A,@DPTR”指令时序(见图5-12)可知，该指令执行时地址7FFEH的高8位和低8位分别出现在P2口和P0口;单片机引脚ALE下降沿信号使74HC373锁存P0上的低8位地址;而P2.7为低电平，使单片机引脚RD的低电平被或非门取反，变成高电平，使ADC0809的OE引脚有效，允许ADC0809由其D7~D0引脚输出8位A-D转换结果;而ADC0809的D7~D0引脚与单片机的P0口相连，在单片机引脚RD为低电平时，P0作为数据线恰好可以将转换结果送入单片机的累加器A。另外，读取转换结果时，仅需要ADC0809的OE引脚高电平有效，地址引脚A、B和C没有任何作用，所以与地址引脚A、B和C对应的地址位可以是任意值，即在“MOVX A,@DPTR”指令中，DPTR的最低3位可以是任意值。

由上述分析可知，指令时序在单片机扩展外部I/O接口时具有重要作用，恰当地利用时序可以使单片机有效地完成对I/O接口的访问。
