芯片解密选择电流测量仪器时，检查精度规格至关重要。一般会使用“±（增益误差 + 偏移误差）”或者“±(X% + Y)”标注。其中X代表百分比误差，Y表示偏移误差。这意味着测量值可能存在Y的偏移误差和X的百分比误差。

Otii Ace 主通道在测量低电流时的精度为 ±（0.05% + 25nA），而 Otii Arc 的精度为 ±（0.1% + 50nA）。这在开始测量时意味着什么？它如何影响低电流测量精度？让我们将Otii Ace和Arc的精度与另一款精度等级为±（1% + 1µA）的仪器进行比较。

理解数据表

芯片解密假设目标是要测量一个1µA的睡眠电流。

使用Otii Ace，你会得到1µA ± 25.5nA的结果（1µA的0.05%是0.5nA，再加上额外的25nA，总计25.5nA）。使用Otii Arc，你将得到1µA ± 51nA的结果（1µA的0.1%为1nA，再加上额外的50nA，总计51nA）。相比之下，使用其他测量仪器时，您可能会看到 1µA ± 1µA（1µA 的 1% 为 10nA，再加上额外的 1µA，总计 1010nA）。

对于 1µA 睡眠电流的精确测量，如果测量值在 0µA 和 2µA 之间波动，显然后者效果较差。

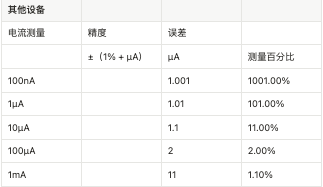

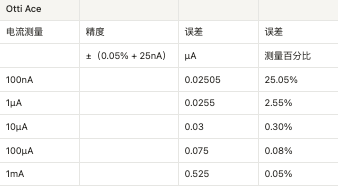

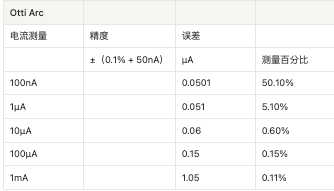

表1. 以上3种设备（Otii Ace、Otii Arc、其他设备）在低电流测量精度方面存在差异。使用他们测量电流时预期出现不同的绝对误差。

查看整个测量范围

任何仪器的精度通常仅针对特定的测量范围进行规定。因此，对于小范围的电流测量，您可能获得很高的精度，但对于其他范围的测量则可能非常不准确。以下是一个示例，展示了市场上多种仪器和测量板在更广泛的电流测量范围内的测量误差（数据来源于Keysight、Joulscope、Power Profiler Kit 2等仪器的数据手册）：

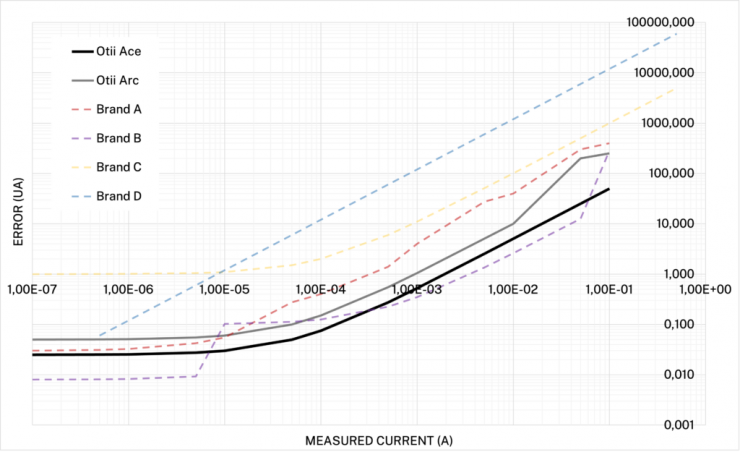

图2. 市场上各类仪器及测量板的电流测量范围与精度

芯片解密在测量精度方面，了解短期和长期需求至关重要。
