芯片复制目前较为常用的串口有9针串口(DB9)和25针串口(DB25),通信距离较近时(<12m),可以用电缆线直接连接标准RS232端口(RS422,RS485较远),若距离较远,需附加调制解调器(MODEM).最为简单且常用的是三线制接法,即地、接收数据和发送数据三脚相连,本文只涉及到最为基本的接法,且直接用RS232相连.
1. DB9和DB25的常用信号脚说明
9针串口(DB9) | 25针串口(DB25) | ||||
针号 | 功能说明 | 缩写 | 针号 | 功能说明 | 缩写 |
1 | 数据载波检测 | DCD | 8 | 数据载波检测 | DCD |
2 | 接收数据 | RXD | 3 | 接收数据 | RXD |
3 | 发送数据 | TXD | 2 | 发送数据 | TXD |
4 | 数据终端准备 | DTR | 20 | 数据终端准备 | DTR |
5 | 信号地 | GND | 7 | 信号地 | GND |
6 | 数据设备准备好 | DSR | 6 | 数据准备好 | DSR |
7 | 请求发送 | RTS | 4 | 请求发送 | RTS |
8 | 清除发送 | CTS | 5 | 清除发送 | CTS |
9 | 振铃指示 | DELL | 22 | 振铃指示 | DELL |

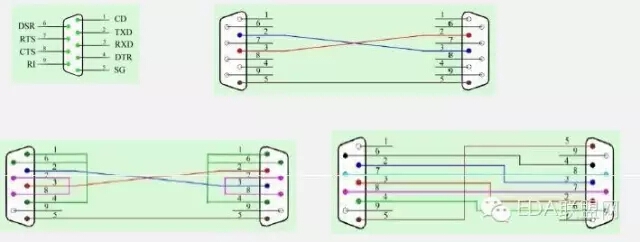

2. RS232C串口通信接线方法(三线制)
首先,串口传输数据只要有接收数据针脚和发送针脚就能实现:同一个串口的接收脚和发送脚直接用线相连,两个串口相连或一个串口和多个串口相连
1、同一个串口的接收脚和发送脚直接用线相连 对9针串口和25针串口,均是2与3直接相连;
2、两个不同串口(不论是同一台计算机的两个串口或分别是不同计算机的串口)
9针－9针 | 25针－25针 | 9针－25针 | |||
2 | 3 | 3 | 2 | 2 | 2 |
3 | 2 | 2 | 3 | 3 | 3 |
5 | 5 | 7 | 7 | 5 | 7 |
芯片复制上面表格是对微机标准串行口而言的,还有许多非标准设备,如接收GPS数据或电子罗盘数据,只要记住一个原则:接收数据针脚(或线)与发送数据针脚(或线)相连,彼些交叉,信号地对应相接,就能百战百胜.
3. 串口调试中要注意的几点芯片复制:
1、不同编码机制不能混接,如RS232C不能直接与RS422接口相连,市面上专门的各种转换器卖,必须通过转换器才能连接;
2、线路焊接要牢固,不然程序没问题,却因为接线问题误事;
3、串口调试时,准备一个好用的调试工具,如串口调试助手、串口精灵等,有事半功倍之效果;
4、强烈建议不要带电插拨串口,插拨时至少有一端是断电的,否则串口易损坏.
